原来FPC柔性线路板的成本和报价是根据这些材料计算出来的

作者:鑫沃达电子  时间:2017-09-01  点击:

原来FPC柔性线路板的成本和报价是根据这些材料要素
凡是电子厂收购人员,都由于FPC柔性线路板变来变去的价格头痛过。即便一些入行多年的老收购,也未必能知道影响FPC柔性线路板价格的原因。

为了协助收购们核算FPC柔性线路板本钱及确认报价,总结了如下一下影响FPC柔性线路板价格的要素。

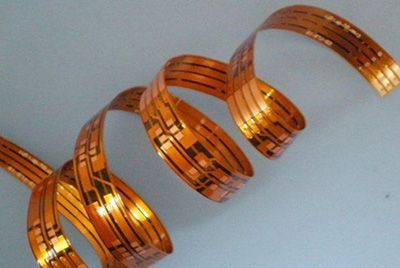

FPC柔性线路板

1.资料
以普通双面板为例,板料一般有FR-4,CEM-3等,板厚从0.6mm到3.0mm不等,铜厚从½Oz到3 Oz不同,所有这些在板料一项上就构成了巨大的价格差异;在阻焊油墨方面,普通热固油和感光绿油也存在着必定的价格差,因而资料的不同构成了价格的多样性。

2.出产工艺
不同的出产工艺会构成不同的本钱。如镀金板与喷锡板,制作外形的锣(铣)板与啤(冲)板,选用丝印线路与干膜线路等都会构成不同的本钱,导致价格的多样性。

3.制作难度
即便资料相同,工艺相同,但FPC柔性线路板本身难度不同也会构成不同的本钱。如两种线路板上都有1000个孔,一块板孔径都大于0.6mm与另一块板孔径均小于0.6mm就会构成不同的钻孔本钱;如两种线路板其他相同,但线宽线距不同,一种均大于0.2mm,一种均小于0.2mm,也会构成不同的出产本钱,由于难度大的板作废率较高,必定本钱加大,进而构成价格的多样性。

4.客户要求
客户要求的凹凸会直接影响板厂的制品率,如一种板按IPC-A-600E,class1要求有98%合格率,但按class3要求可能只要90%的合格率,因而构成板厂不同的本钱,终究导致产品价格的多变。

5.厂商
即便同一种产品,但由于不同厂家工艺装备、技能水平不同,也会构成不同的本钱,时下许多厂家喜爱出产镀金板,由于工艺简略,本钱低廉,但也有一部分厂家出产镀金板,作废即上升,构本钱钱前进,所以他们甘愿出产喷锡板,因而他们的喷锡板报价反而比镀金板低。

6.付款方法
现在FPC柔性线路板板厂一般都会按付款方法的不同调整FPC柔性线路板价格,起伏为5%-10%不等,因而也构成了价格的差异性。

7.区域
现在国内从地理位置上来讲,从南到北,价格呈递加之势,不同区域价格有必定差异,因而区域不同也构成了价格不同。
FPC柔性线路板

FPC柔性线路板报价怎么核算
1)板材费用(不同的板材费用是不同的);
2)钻孔费用(孔的数量和孔径巨细影响钻孔费用);
3)制程费用(板子的不同工艺要求导致制程难度不同,以致价格也会有所不同);
4)人工水电加办理费用(此费用就要看各个工厂的本钱操控了,相对来说台资厂就低的多)。


就板材而言:影响价格主要有以以下几点:
1)板材质料:FR-4,CEM-3,这是我们常见的双面与多层的板材,他的价格也与板厚和板中心铜铂厚度有关,而FR-I,CEM-1这些就是我们常见单面板的质料了,而这质料的价格也比上面双面、多层板的相差很大;
2)是板材厚度:厚度我们常见的也就是:0.4,0.6,0.8,1.0,1.2,1.5,1.6,2.0,2.4,3.0,3.4,而我们惯例板的厚度价格相差也不是很大;
3)铜铂厚度:铜铂厚度一般分为:18(2/1OZ),35(1OZ),70(2OZ),105(3OZ),140(4OZ)等;

制程费用:
1)要看FPC柔性线路板上面的线路,如线密线细(在4/4mm)以下的话,价格会另算;
2)还有就是板面有BGA,那样费用也会相对上升,有的当地是BGA另算多少钱一个;
3)要看是什么外表处理工艺,我们常见的有:喷铅锡(热风整平)、OSP(环保板)、喷纯锡、化锡、化银、化金等等,当然外表工艺不同,价格也会不同;
4)还要看工艺规范;我们常用的是:IPC2级,但有客户要求会更高,(比方日资)我们常见的有:IPC2、IPC3、企标、军标等等,当然规范越高,价格也会越高。

FPC柔性线路板业界卖出的每一块FPC柔性线路板都是客户定制的,因而,FPC柔性线路板板的报价需求先进行本钱核算,一起还需求参阅FPC柔性线路板核算机主动拼版核算,在规范尺度的覆铜板上排版的资料利用率做出综合报价。

FPC柔性线路板业的本钱核算是所有工业中最为特别、最为杂乱的,从开料、压板、成形,一直到FQC、包装、完工入库,需求根据每一个工序投入的资料费用、人工费用、制作费用等进行分步核算,再根据订单产品编号分批累计本钱。而且不同类型的产品,其工序的规范费率都会有所区别。关于一些产品如盲埋孔板、沉金板、压铜座板,因其工艺或所有资料的特别性,要求有必要对此选用一些特别的核算方法。同理,钻孔工序所用钻嘴巨细也会影响到产品的本钱,这些都直接影响到WIP本钱、作废本钱的核算与评价。

此外,FPC柔性线路板厂都是归于OEM客户代工的产品,不同客户订制的产品都不相同,很少有共享性的产品。另一方面,出于对质量的考虑,部份客户可能还会指定运用某个厂商的基板,或油墨等,以到达其质量和本钱控管要求。

只要快速呼应更改才干生计

ECN(工程改变告诉)更改:
FPC柔性线路板职业产品出产进程中经常呈现ECN工程改变,而且往往一起存在内部ECN和外部ECN改变(客户工程文件改变)。产品设计频频的ECN改变,如果办理不妥,构成的作废存货将会十分惊人。因而,怎么规划ECN产品设计改变在ERP体系的运用,是一项十分要害而严重的事情。

如果不管ECN是大改变或是小改变,都立刻更改产品和半制品的料号的话,将会让各个部门的人员无法搞清楚每一个不同版别的产品是否能够兼容?不同料号是否能够交货?这将构成许多存货或在制品在发作ECN产品设计改变时发生不必要的作废。

BOM数据的规划和树立
根底BOM数据的规划和树立关于FPC柔性线路板业而言,就像兴修一栋大楼的地基一样重要,地基打欠好,大楼必定兴修不起来,这是必定的道理。
根底工程数据包含两个部分:物料根本数据办理、产品结构BOM办理。
而FPC柔性线路板职业是高速开展的职业,物料用量和工序会由于技能的前进而改变,有些物料和工序经过一年两年之后就不再运用,有些物料和工序则由于出产技能和研制技能的前进而添加。因而,在根底数据方面,FPC柔性线路板业会有十分多的更改。
FPC柔性线路板职业还有一个特色,出于对质量的考虑,部分客户会清晰指定只承受某一家或某几家质料厂商出产的资料。
FPC柔性线路板

怎么保证FPC柔性线路板交期
FPC柔性线路板业短交期周期,要求出产办理操控由订单下单到出产完结的整个出产进程,这要求ERP体系能提供出产排程方案和在制品办理,以求保证出产交期及客户呼应速度。因而,FPC柔性线路板最要害的竞赛优势在于:工程研制、生管、物控、制作、委外加工等的环节上,尤其是现场出产办理的WIP(在制品)控管。如果WIP控管不妥,就会发作许多混版,丢失、阻滞打转、WIP数量不准、补料延误、换线次数增高、交期不明等办理失当的现象。

FPC柔性线路板业产品品种繁复,一般是根据层数来区别,有单面板、双面板、四层板、八层板、十层板等。FPC柔性线路板产品的加工资料、工艺流程、工艺参数、检测方法、质量要求等,都会经过编制制作指示(MI)的方法,向出产部和外协单位宣布加工指令。

关于四层板及以下的产品,其工艺流程比较简略,其出产流程卡可从头做到尾,半途不需求转换流程或替换流程卡。至于六层板以上的盲埋孔板产品,由于不同的内层和外层有不同的线路图、工艺流程或工艺参数,也运用不同的模具、菲林等辅助性设备,就需求运用不同的制作指示及相关文件,在出产进程中也会制作不同的出产流程卡,以操控其不同内层、外层的出产制作进程和数量。

在出产流程上,多层板会有不同的内层编码,在出产进程中有必要经过不同的编码区别,并由不同的出产流程卡来操控其出产进展。FPC柔性线路板是经过出产批量卡(LotCard)辅助产品的移转交代,俗称过数。由于出产在线产品数量多、类型杂,因而要求过数操作、作废操作、返修操作都要简略、方便、容错。在施行进程中,我深深感受到通用型ERP产品根本上是无法处理这种内层和外层别离编码、别离过数、别离作废、别离补料的业务。

一般来说,出产作业方案越详细,它给出的信息越丰厚、越有价值,相应核算起来也就越困难。出产作业方案越大略,信息越少、价值就越低。而FPC柔性线路板涉及到的工艺流程往往比较杂乱,一个工艺杂乱的FPC柔性线路板多层板的工程数据和MI的制作往往需求很长的时刻才干完结,而客户要求的交货期往往都很急迫。关于FPC柔性线路板制作工业的出产办理作业,归于工艺流程型的制作方法,所以会选用小排程(Run Card 排程)办理技能。因而,在排程的时分有必要重视以下FPC柔性线路板的出产流程特色。

需重视的出产流程特色

回流加工:
FPC柔性线路板加工是比较具有代表性的流程性加工,不同于机械拼装加工模式,它主要是由一种质料投入为主,这以后的辅料投入、加工工艺都环绕该主要质料进行处理。而且由于多层板技能的呈现,FPC柔性线路板职业中的回流出产(即重复进行某一个或某一段加工工序)状况也越来越多见。

裁切和压合:
无论是前段的基板加工仍是后段的FPC柔性线路板板产出,都有必要阅历的一个环节就是不断的裁切。前段投入的都是大幅的原布,在不断加工中为了适应后续加工的需求,会将其不断裁切成为合理的巨细以便后续处理。另一个工序是压合,无论是前段加工基板仍是后段加工多层板,都需求进行压合作业,行将2块面积形状相同的板压合为一块,在多层板压合的状况尤为显着。

对裁切和压合这一特色,即加工必定数量的制品需求多少数量的质料,把大板数量转换为小板数量,由此核算质料的投入数。但当呈现废品/废物的状况时,再结合父子工单用料份额来看,有时会构成FPC柔性线路板厂作业量的添加以及流程处理的不顺利不连贯。

单片作废:
与拼装职业的作废不同,FPC柔性线路板的作废还有所谓的单片作废(将作废产品除掉)。原因在于压合工序通常是针对大板进行的,一个大板一般会产出数量不等的终究单片产品。当在压合前工序上发作瑕疵,构成单面板A或许B上某点质量不良时,出产人员不可能简略的将该大板扔弃,而是持续运用该资料,可是会针对该单面板记载一个单片作废数量。

例如某大板A能够终究裁切为16片小块FPC柔性线路板板,而当时加工工序中由于工艺问题,构成板上某个点坏损,因而该批次加工的结果为大板作废数为0(没有整片作废),而单片作废为1。该数量会跟着工序流动向后累计,以作为出产统计以及终究产品产出之用。这个时分应注意的是,单片作废数量在经过压合作业后会被双层板承继。由于单面板A和单面板B压合后,A板上的坏点投影在B上也会构成坏点,由此发生的双层板在该点也会无法运用,而构成相同数量的单片作废数。

FPC柔性线路板改变
终究,FPC柔性线路板工业是一种代工工业,产品的设计改变十分频频,经常会更改版别。客户一旦更改版别,制作指令和工艺流程卡也要配合改变,甚至可能会呈现部分改变,部分不改变的状况。
