LCD液晶显示屏的FPC软排线如何在焊接是才没有虚焊现象?

作者:鑫沃达电子  时间:2017-08-10  点击:

生活中经常遇到LCD液晶显示屏的FPC软排线摔断或者虚焊等情况,那么要怎么焊接才能没有虚焊现货呢?

DIY的焊法,用扁头铬铁头,加香烟的锡铂纸,锡那面靠软排线。纸那块靠铬铁头,焊即可。或者可以找一块约0。5MM厚的橡胶皮(耐高温的那种)。对于那些不能使用SMT+回流炉进行焊接的器件,而如果使用烙铁进行焊接时则容易出现焊接外观不一致、不平整、虚焊短路等品质问题。脉冲热压机不同于恒温烙铁,脉冲热压机在通电瞬间即可达到所要温度,焊接完成后,焊锡在凝固的情况下抬起焊头,而且焊头平整,所以焊接出来的外观平整一致,极少出现虚焊连锡等不良。节省大量的人力,效率和良率大幅提升。
热压焊机的优势:
1、机器作业,可提高焊接效率,减少一半的焊接操作工;
2、焊接一致性好;
3、无短路、虚焊现象,无浮起的焊接

液晶屏FPC软排线自动焊接脉冲热压机原理
1、脉冲电源加热方式是利用脉冲电流流过钼、钛等高电阻材料时产生的焦耳热去加热焊接的方式。一般要在加热咀的前端连接有热点偶、由此而产生的起电力实时反馈回控制电源来保正设定温度的正确性。
2、脉冲电流加热装置是瞬间加热方式,只在需要熔化焊锡时进行通电加热。
3、金属制的焊咀有电流通过时发热后熔化焊锡。焊锡熔化后停止通电、进行冷却。加压状态直到焊锡凝固为止,可以得到高信赖性的没有虚焊、浮起的焊接。

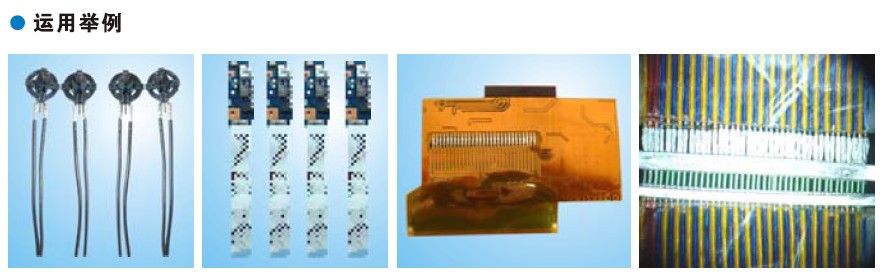

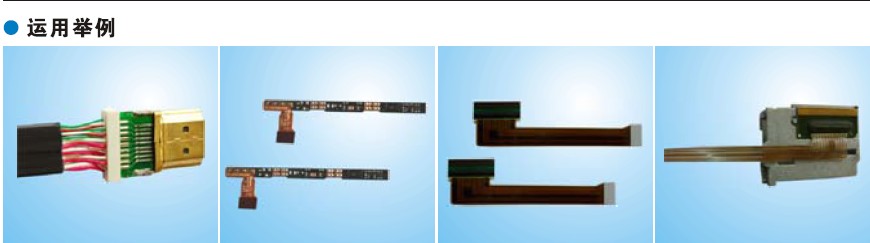

脉冲电源加热方式适用于一下多种产品
1、LCD液晶显示屏、PDP、手机等电子产品内的柔性线路板的热压接、焊锡焊接等。
2、HDD、线圈、电容、电机、传感器等漆包线的焊锡焊接。
3、电脑等通信机器内的线缆、连接口的焊锡焊接。
4、数码相机、手机等的CMOS、CCD与FPC板的焊锡焊接。
5、继电器、打印机、小型相机等的树脂热压结合。
6、微波器件内部的金线热压结合。
7、激光头连接FPC排线的焊锡焊接

JYR机器的原理
JYR系列逆变直流热压焊接电源是采用IGBT逆变技术、微机控制技术和现代电力电子技术开发的新型电源。该设备原理见图1。由于采用AC-DC-AC-DC的变换技术,时间控制达到毫秒级精度、控制响应和控制精度大大提高;直流输出(图2)使焊接工艺性显著改善;逆变技术还使设备具有小型、节能高效等一系列优点;微控制器(MCU)与电子技术的采用使该设备具备现代设备的优秀功能,包括数字控制、监控、故障诊断与保护、数据传输等,设备功能齐全、灵活方便、适应面广。该类设备特别适合于铜、铝等有色金属材料的点焊、合金材料的点焊、精密零件的点焊和高质量产品的点焊。

按照以上焊接方法就不会出现虚焊现象了,但是在焊接过程中一定要注意文中讲述的几种方法。鑫沃达电子科技有限公司在工厂内备有多种FPC软排线变点焊机(碰焊机)、热压焊机、缝焊机,并且有几百种适合不同产品的夹具(还可根据产品设计夹具),无论贵司有任何产品存在焊接难点问题,我们工程师30年的“电阻焊研究”和对焊接工艺的深度理解,完全有可能助你找到最佳的焊接解决方案。
