柔性FPC软排线路板都有哪些指标性的技术参数?

作者:鑫沃达电子  时间:2017-04-24  点击:

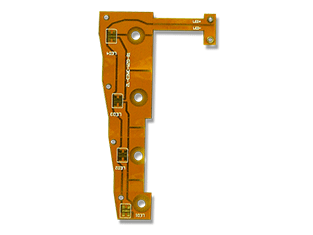

柔性FPC软排线路板可以任意选择导线数目及间距,使联线更方便,大大减少电子产品的体积,减少生产成本,提高生产效率,最适合于移动部件与主板之间、PCB板对PCB板之间、小型化电器设备中作数据传输线缆之用.普通的规格有0.5mm、0.8mm、1.0mm、1.25mm、1.27mm、1.5mm、2.0mm、2.54mm等各种间距柔性电缆线.如今广泛应用于各种打印机打印头与主板之间的连接,绘图仪、扫描仪、复印机、音响、液晶电器、传真机、各种影碟机等产品的信号传输及板板连接.在现代电器设备中,几乎无处在.





FPC线路板的主要区别

FPC是flexible print circuit柔性印制线路,

从他们的制造上面来讲的话,他们线路形成的方式是不同的:

1 FPC是用化学蚀刻的方式把FCCL(柔性覆铜箔)处理得到线路走型不同单面双面以及多层结构的柔性线路板.

2 FFC是用上下两层绝缘箔膜中间夹上扁平铜箔,成品较简单,厚度较厚.

从价格上说,自然FFC便宜得多,考虑到生产成本的话,更多企业更喜欢使用FFC的相关设计







FPC柔性软排线技术参数

导体数 N:排线中铜线导体的数目;

间距 P:相邻两条导体中心线之间的距离;

边距 M:最外部一条导体中心线到排线边缘之间的距离;

全间距 TP:最外部两条导体中心线之间的距离,TP=P*(N-1);

总宽度 W:排线两个边缘中间的距离,W=P*(N+1);

总长度 TL:排线两端的距离;

插入厚度 TT:排线两个连接端的厚度.
