PCB柔性线路板覆铜规划中的布线经验浅谈

作者：鑫沃达电子　　时间：2017-09-20　　点击：

进行印刷FPC线路板的线路规划时，规划师基本上都会遇到大面积铺通的问题。印刷线路板上的大面积敷铜常用的有两种。一种是大铜皮，一种是网格铜。其效果也各不相同：一种用于散热，一种用于屏蔽削减搅扰（可能还有一些其他方面的效果）。

那到底是覆大铜皮，仍是覆铜网格呢？这要依据板子的详细的规划情况来定。可是基于制板方面的要素考虑的话，如果在功能方面不是特别需求覆网格铜时建议规划者最好覆大铜皮。因为网格铜上会有一些小的空隙，这些小空隙会在制造FPCB板的过程中，在蚀刻工艺期间对FPCB板的质量形成必定的影响，因次，在制造FPCB时，在工程材料处理环节，一般都会将小的隙去掉。但惋惜的是现有的CAM软件基本上不能100%的处理掉这些小空隙，这就需求工程师手艺去操作，然后大大的增加了工作量，降低了功率，延长了FPCB板的制程时刻。所以，规划者在规划时如果能将后续影响制板速度的一些要素考虑进去，那么FPCB的制程、规划者的研制周期都将会得到优化。

①．一般情况下，首先应对电源线和地线进行布线，以保证电路板的电气性能。在条件允许的范围内，尽量加宽电源、地线宽度，最好是地线比电源线宽，它们的关系是：地线＞电源线＞信号线，通常信号线宽为：0.2～0.3mm，最细宽度可达0.05～0.07mm，电源线一般为1.2～2.5mm。对数字电路的FPC线路板可用宽的地导线组成一个回路,即构成一个地网来使用（模拟电路的地则不能这样使用）
　　
②．预先对要求比较严格的线（如高频线）进行布线，输入端与输出端的边线应避免相邻平行，以免产生反射干扰。必要时应加地线隔离，两相邻层的布线要互相垂直，平行容易产生寄生耦合。
　　
③．振荡器外壳接地，时钟线要尽量短，且不能引得到处都是。时钟振荡电路下面、特殊高速逻辑电路部分要加大地的面积，而不应该走其它信号线，以使周围电场趋近于零；
　　

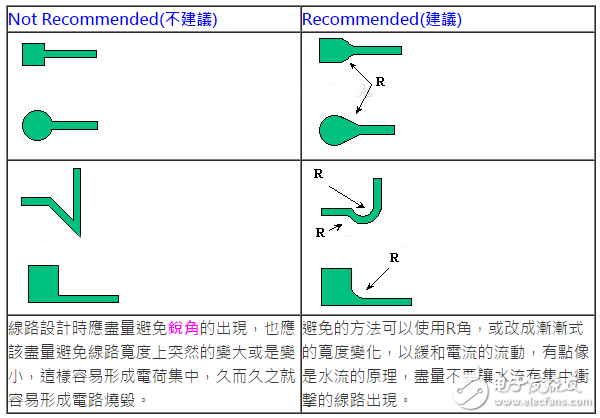

④．尽可能采用45o的折线布线，不可使用90o折线，以减小高频信号的辐射；（要求高的线还要用双弧线）
　　
⑤．任何信号线都不要形成环路，如不可避免，环路应尽量小；信号线的过孔要尽量少
